排水泵站远程监控方案、排污泵站无人值守监控
作者:广州业科电气技术有限公司 | 来源:广州业科电气技术有限公司 | 日期:2017-08-16 | 浏览:704
项目背景
1、项目规模:雨/污水泵站7座, 污水处理厂3座,道桥积水点10个 。
2、实现雨/污水泵站、污水处理厂联网监控,解决自成体系、孤立运行的管理难题。
3、实时监控道桥低洼处积水水位,确保人员、车辆安全通行。

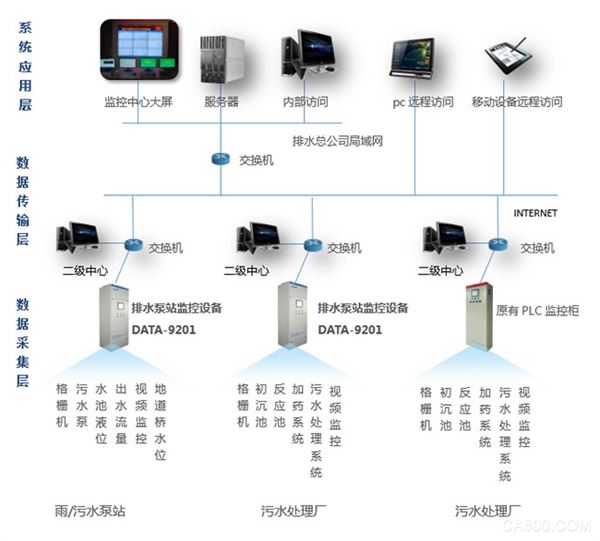

系统拓扑图
系统特点
1、数据、视频同步监控
◆各监控点与监控中心之间全部通过光纤通信;
◆泵站和污水处理厂数据、视频同步监控;
◆道桥积水点只监测视频。
2、雨/污水泵站远程控制,实现无人值守
◆远程监测泵站电压\电流\耗电量、水池水位、泵/阀运行状态;
◆远程控制进水阀、格栅机、排水泵、输送机等设备启、停。
3、污水处理厂与其它组态软件对接
◆ 3个污水处理厂已建有PLC监控系统,实现本地监控。
◆ 我公司开发接口软件,从原系统取数并远传,节省成本。
监控软件

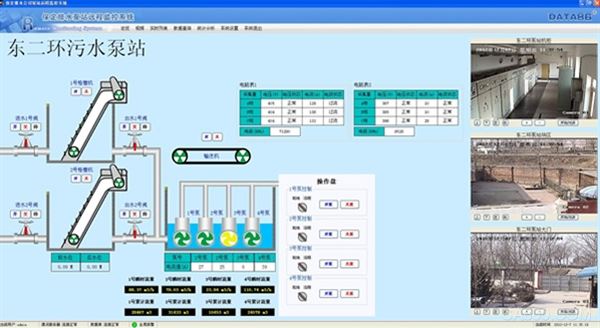

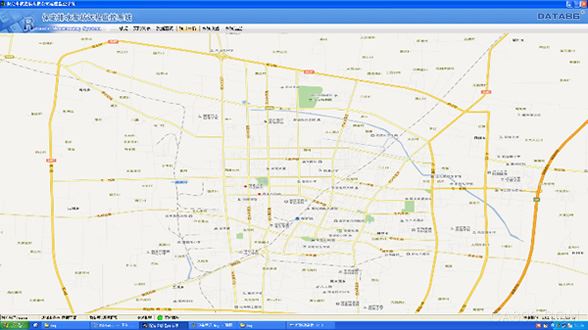

地图总览 排水泵站监控

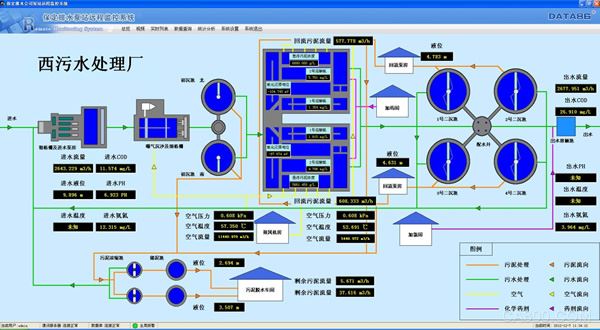

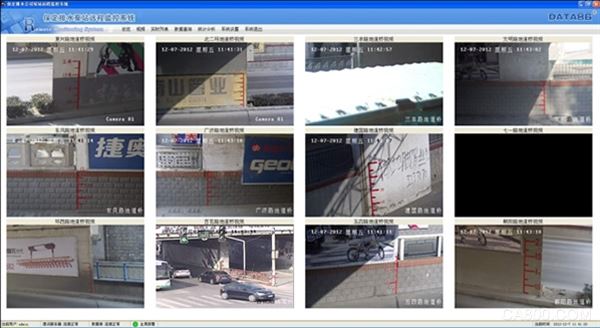

污水处理厂监控 视频监控

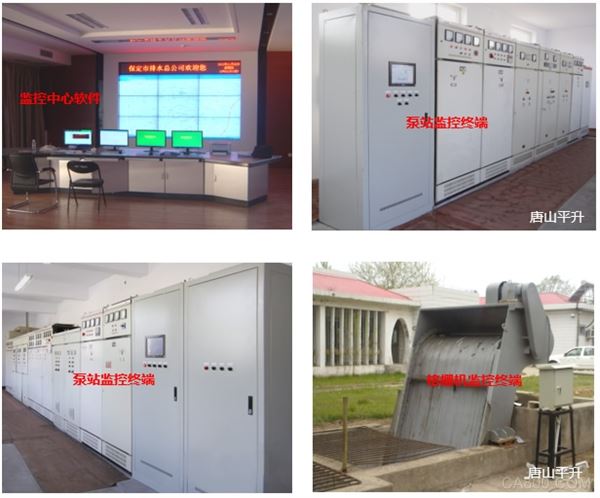

监控现场
建设成果
该项目自2012年建设至今,各级管理人员可远程查看各泵站、污水处理厂、地道桥的实时监测数据、设备运行状态和现场视频图像,并可与现场维护人员进行实时对讲。平台软件可集中显示所有报警信息并能够以声、光和短信等多种形式通知值班人员,以便故障得到及时处理。软件还可自动生成各种分析曲线和统计报表并支持按照时间、类型、监测点等多种形式查询历史信息,大大减轻了管理人员的工作量,提高了管理效率。
